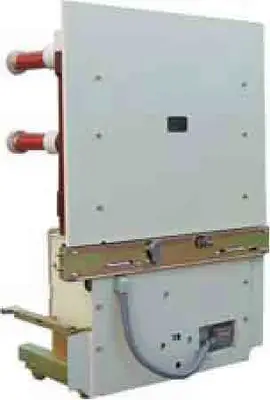

Вакуумный выключатель серии ZN85-40.5(3AV3)

Назначение

Вакуумный выключатель серии ZN85-40.5(3AV3) предназначен для ком­мутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 35 кВ и частотой 50 Гц .

Условия эксплуатации

1.Температура окружающей среды: -15°C ~ +40°C;

2.Высота установки над уровнем моря: не более 1000 м;

3.Относительная влажность:

• среднесуточная: не более 95%;
• среднемесячная: не более 90%;

4.Давление насыщенного пара:

• среднесуточное: не более 2.2 кПа;
• среднемесячное: не более 1.8 кПа;

5.Вибрация, вызванная распределительным устройством или внешним оборудованием управления, в расчет не принимается;

6.Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;

7.Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламе­няющихся газов, паров воды и соли.

Особенности конструкции

Использование стандартных модулей упрощает конструкцию выключателя. Дугогасительная камера располагается вверху, а устройство блокировкии рабочий блок внизу. Пружинный привод не нуждается в регулировке и характеризируется стабильным и надежным функционированием. Вакуумная дугогасительная камера расположена в герметичном цилиндре из эпоксидного компаунда, что улучшает межфазную изоляцию, предохраняет от неблагоприятных внешних условий и предотвращает попадание пыли и посторонних частиц в главный контур, а также уменьшает общий размер выключателя.
