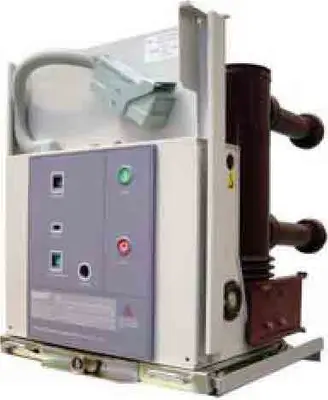

Вакуумный выключатель серии NV1-24

Назначение

Вакуумный выключатель серии NV1-24 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 24 кВ и частотой 50 Гц.

Условия эксплуатации

1. Температура окружающей среды: -5°C ~ 40°C, среднесуточная не более 35°C;

2. Воздействие солнечного излучения можно не учитывать;

3. Высота установки над уровнем моря: не более 1000 м;

4. Относительная влажность:

• среднесуточная: не более 95%;
• среднемесячная: не более 90%;

5. Давление насыщенного пара:

• среднесуточное: не более 2.2 кПа;
• среднемесячное: не более 1.8 кПа;

6. Вибрация, вызванная работой оборудования или землетрясением, в расчет не принимается;

7. Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;

8. Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.

Особенности конструкции

В конструкции выключателя использованы стандартные модули, изготавливаемые серийно, что гарантирует их постоянное наличие.Выключатели данного типа могут использоваться в различных ячейках КРУ; они представлены как в стационарном, так и в выкатном исполнении.Принцип действия привода основан на использовании энергии пружины.
