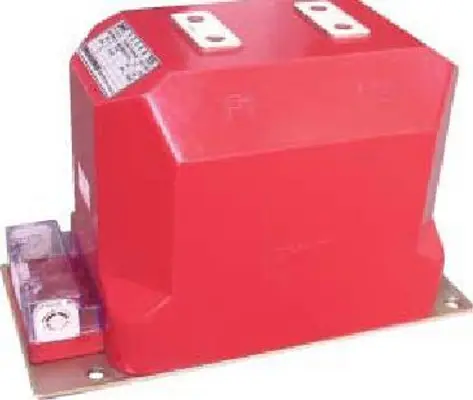

Трансформатор тока серии LZZBJ9-10D1

Назначение

Трансформатор тока серии LZZBJ9-10D1 напряжением 10 кВ и частотой 50 Гц или 60 Гц используется для измерения мощности, тока и для питания цепей РЗиА.

Условия эксплуатации

1. Место установки: внутреннее;
2. Температура окружающей среды: +40°C ~ -5°C, среднесуточная: не более 30°C
3. Высота установки над уровнем моря: не более 1500 м;
4. Отсутствие сильных загрязнений.

Особенности конструкции

Данный трансформатор имеет литую изоляцию. Его преимущества состоят в высокой точности измерений и больших выдерживаемых нагрузках. В сердечнике используются листы из кремнистой стали или кристаллического сплава, формирующие кольцеобразную конструкцию, на которую равномерно наматывается вторичная обмотка. Во избежание короткого замыкания проводники первичной обмотки покрыты изоляционной лентой. В нижней части трансформатора расположены четыре монтажных отверстия.
