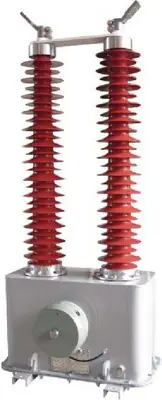

Трансформатор тока серии LGB-110W2 сухого типа

Назначение

Трансформатор тока серии LGB-110W2 наружной установки напряжением 110 кВ и частотой 50 Гц используется для измерения мощности, силы тока и для питания цепей релейной защиты и автоматики.

Условия эксплуатации

1.Температура окружающей среды: +40°C ~ -25°C (-45°C), среднесуточная: не более 30°C;

2.Высота установки над уровнем моря: не более 1000 м;

3.Класс загрязнения III;

4.Сила землетрясения: не более 8 баллов;

5.Относительная влажность: не более 95% (при 20°C);

6.Скорость ветра: не более 35 м/с.

Особенности конструкции

Данный трансформатор имеет вертикальную конструкцию. При изготовлении первичной обмотки U—типа используется красная медь и нержавеющая сталь с изоляционным покрытием. Вторичная обмотка располагается с двух сторон первичной обмотки. Для повышения поверхностного пробивного напряжения в качестве внешней изоляции используется кремний—органический каучук. Пластина подключения вторичных выводов отлита из эпоксидного компаунда. Соединительная коробка вторичных выводов имеет герметичную конструкцию, что соответствует требованиям для наружного использования.
