Трансформатор напряжения серии JDZ10-10, JDZX10-10

Назначение

Трансформаторы напряжения серии JDZ10-10, JDZX10-10 используются для измерений мощности, напряжения и питания цепей защиты в сетях напряжением 10 кВ и частотой 50 Гц или 60 Гц .

Условия эксплуатации

1. Место установки: внутреннее;
2. Температура: +40°C ~ -5°C, среднесуточная: не более +30°C;
3. Высота установки над уровнем моря: не более 1000 м;
4. Отсутствие загрязнения.

Особенности конструкции

Данный трансформатор — штыревого типа, имеет герметичную конструкцию. В качестве изоляции использован эпоксидный компаунд, обладающий высокими изоляционными и водонепроницаемыми качествами. Трансформатор имеет небольшой размер и вес, процедура установки достаточно проста, технического обслуживания не требуется, за исключением периодической очистки поверхности. Трансформатор подходит для использования в тропическом климате. Выводы вторичной обмотки выводятся на клеммную коробку. Верхняя и боковая поверхности имеют по отверстию, используемому для вывода. В нижней части находятся четыре установочных отверстия.

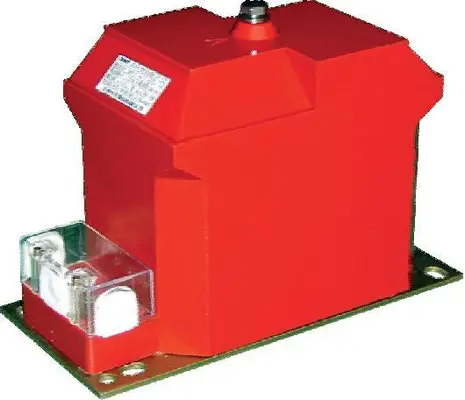

Фотографии, изображения
