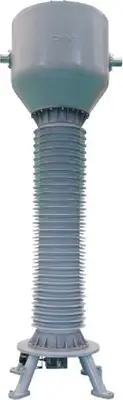

Элегазовый трансформатор тока серии LVQB-220 W2

Назначение

Элегазовый трансформатор тока серии LVQB-220 W2 наружной установки служит для измерения силы тока, мощности и для питания цепей защиты и автоматики.

Условия эксплуатации

1.Место установки: наружное или внутреннее;

2.Температура окружающей средв: +40°C ~ -30°C (особые требования: -40°C);

3.Высота установки над уровнем моря: не более 1000 м (особые требова­ния: не более 3000 м);

4.Отсутствие загрязнений, коррозионных газов;

5.Сила землетрясения: не более 8 баллов;

6.Максимальная скорость ветра: не более 35 м/с.

Особенности конструкции

Конструкция трансформатора состоит из корпуса, основания и изоляционных компонентов. При изготовлении использован литьевой алюминий, обладающий высокой стойкостью к ржавчине. Для корпуса выполняются испытания на герметичность и рентгеновская дефектоскопия. Первичная и вторичная обмотка находятся в герметичном корпусе. Элегаз вместе с изоляцией обмоток образует высоконадежную изоляцию.
