Серия однофазных и двухфазных реле максимального тока с питанием от токовых цепей, независимой выдержкой времени, отсечкой и функцией дешунтирования: РСТ-80АВ,РСТ-80У,РСТ-80Д,РСТ-80ДУ,РСТ-82АВ,РСТ-82У,РСТ-82Д,РСТ-82ДУ

Назначение

Реле применяются в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени, зависящей от кратности входного тока относительно тока срабатывания, и предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Реле не требуют питания от цепей оперативного тока.

Условия эксплуатации

  • Климатическое исполнение УХЛ или О категории размещения «4» по ГОСТ 15150-69.
  • Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С.
  • Относительная влажность воздуха до 80% при 25°С для исполнения УХЛ4 (без конденсации влаги).
  • Высота над уровнем моря не более 2000 м.
  • Вибрационные нагрузки диапазоне частот 5 — 15 Гц при ускорении 3g и в диапазоне частот 15 — 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
  • Степень защиты оболочки реле — IP40, выводов реле — IP00 по ГОСТ 14254-96.
  • Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.

Технические данные

Выходы дешунтирования способны шунтировать и дешунтировать управляемую цепь при токах до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А — не более 1,5 Ом;

Длительно допустимый ток цепей дешунтирования на каждую фазу: с кожухом — не более 5 А, без кожуха — не более 12 А.

Изоляция реле выдерживает в течение 1 мин. без пробоя и перекрытия испытательное напряжение 2000 В (эффективное значение) переменного тока частоты 50 Гц, приложенное между токоведущими электрически несвязанными частями реле, а также между ними и металлическими частями корпуса реле согласно стандарту IEC 255-5.

Сопротивление изоляции и ток утечки реле соответствует ряду 3 ГОСТ 25071-81.

Фотографии, изображения

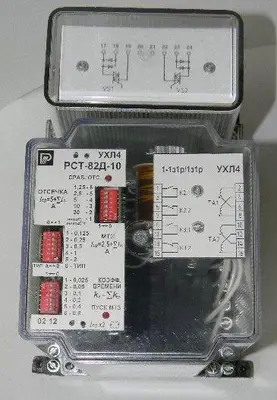

РСТ-80АВ,РСТ-80У,РСТ-80Д,РСТ-80ДУ,РСТ-82АВ,РСТ-82У,РСТ-82Д,РСТ-82ДУРСТ-82АВ
