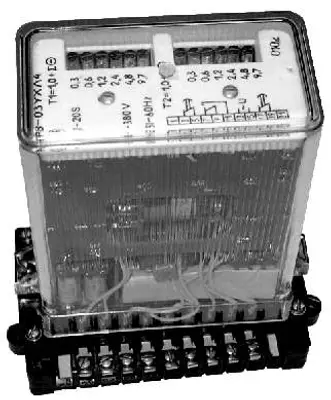

Реле времени статическое с выдержкой времени при отключении серии РВ 03

Назначение

Реле времени статическое с выдержкой времени при отключении серии РВ 03 предназначено для получения выдержки времени на возврат после отключения напряжения питания либо скачкообразного снижения его ниже определенной величины и применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.

Группа механического исполнения М7 по ГОСТ 17516.1—90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz и 1 g в диапазоне частот от 16 до 100 Hz.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255—69.
