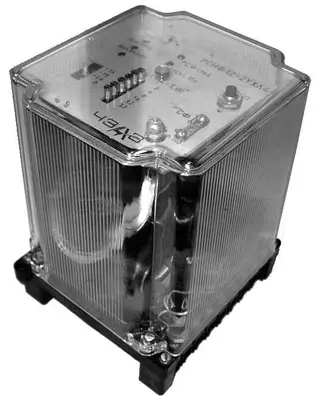

Реле контроля напряжения и сдвига фаз статическое серии РСНФ 12

Назначение

Реле контроля напряжения и сдвига фаз статическое серии РСНФ 12 предназначены для применения в схемах автоматического повторного включения линий электропередач с двусторонним питанием в качестве органа, контролирующего наличие и отсутствие напряжения на линии и шинах и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150—69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55°С для исполнения УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1—90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных резисторов — IP00 по ГОСТ 14255—69.
