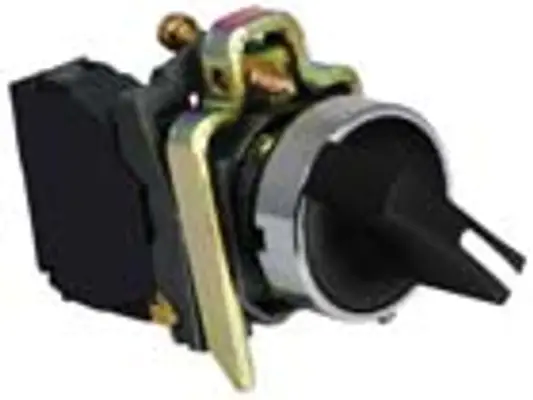

Переключатели серии ВК21
Переключатели серии ВК21
Назначение
Переключатели предназначены для коммутации электрических цепей переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 400 В.
Используются в пультах управления и электрошкафах подвижных и стационарных электроустановок в промышленном оборудовании и на объектах электроэнергетики. Переключатели соответствуют требованиям ГОСТ 25247-82.
Конструкция
Переключатели состоят из головки, корпуса-основания и одной или двух групп контактов. Конструкция переключателя обеспечивает легкий монтаж (установку и подключение), надежную и долговечную эксплуатацию.
Установка переключателей производится на панели толщиной не более 6 мм. Со стороны головки имеется резиновая уплотнительная прокладка. Диаметр отверстия в панели 22,3 мм.
Технические характеристики
| Обозначение | Значение | ||
|---|---|---|---|
| Номинальное напряжение изоляции, В | 660 | ||
| Номинальный коммутируемый ток, А | 10 | ||
| Режим эксплуатации | АС-15 | 660 В | 1,2 |
| 230 В | 3 | ||
| 110 В | 6 | ||
| DC-13 | 220 В | 0,27 | |
| 110 В | 0,55 | ||
| Электрическая износостойкость АС-15 при 230 В, 2 А, циклов ВО | 1х105 | ||
| Механическая износостойкость, циклов ВО | 1х106 | ||
| Номинальное напряжение индикатора (светодиода), В | 230 | ||
