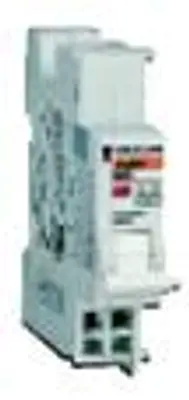

Вспомогательные электрические устройства для автоматических выключателей C60, C120 и DPN N

Назначение

Вспомогательные электрические устройства позволяют осуществлять дистанционное отключение и сигнализацию состояния автоматических выключателей С60, С120 и DPN. Они монтируются с левой стороны от выключателя.

Независимый расцепитель и блок-контакт MX + OF.
При подаче напряжения на обмотку независимого расцепителя происходит отключение выключателя:
- выключатель может иметь блок-контакт SD для сигнализации повреждения;
- выключатель может иметь контакт OF для сигнализации состояний «Включено» и «Отключено».
Расцепитель минимального напряжения мгновенного действия MN.

При падении напряжения в сети до 35 -70 % происходит отключение выключателя и его блокировка до восстановления номинального напряжения.

Расцепитель минимального напряжения с выдержкой времени MN.

При необходимости может управляться кнопкой; расцепитель минимального напряжения с нерегулируемой выдержкой времени 0,2 с отстраивается от кратковременных падений напряжения.

Блок-контакт состоянии OF.

Монтиpуется с левой стоpоны выключателя и сигнализиpует состояния «Включено» или «Отключено».

Контакт сигнализации повреждения SD.

Монтиpуется с левой стоpоны выключателя и сигнализиpует отключение из-за повpеждения.

На пеpедней панели блоков-контактов OF и SD pасположена кнопка имитации действия этих блоков-контактов, без включения выключателя.
