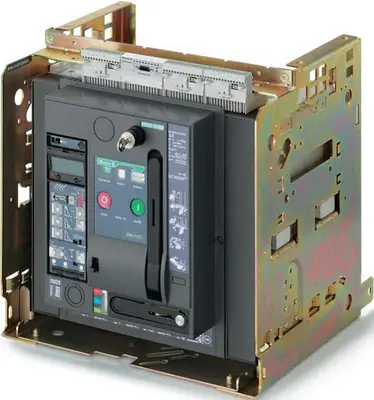

Силовые автоматические выключатели IZM 630-6300А

Конструкция

Благодаря компактной конструкции автоматического выключателя обеспечивается оптимальное использование монтажного пространства. Таким образом, осуществляется экономия пространства распределительного шкафа. Так, например, IZM с номинальным током 6300 А может быть установлен в распределительный шкаф шириной 800 мм. При номинальном токе 1600 А достаточно будет распределителього шкафа шириной всего лишь 400 мм.

Области применения

Секционный выключатель: наряду с автоматическими выключателями IZM также возможно использовать выключатели-разъединители IN. Они используются, например, как, секционные выключатели между двумя независимыми источниками питания.

Главный выключатель: Вы можете использовать выключатели-разъединители IN и автоматические выключатели IZM в качестве главного разделителя. В комбинации с блокируемой рукояткой все автоматические выключатели IZM (выключатели-разъединители IN) выполняют функции главного выключателя и разделителя в соответствии с IEC/EN 60204-1. Четыре основных сферы применения, в зависимости от вида защищаемого производственного оборудования:

• защита системы;
• защита электродвигателей;
• защита трансформаторов;
• защита генератора.

Каждая из данных сфер применения оборудования предъявляет соответствующие требования к выключателям, которые учтены в характеристиках электронных расцепителей максимального тока.

Безопасность и надежность

Для защиты выключателей и оборудования от несанкционированной коммутации, равно как и для и защиты обслуживающего персонала, существуют различные запирающие, блокирующие устройства, количество которых при необходимости может быть увеличено.

Дополнительная безопасность обеспечивается с помощью:

• возможности подвода питания как сверху, так и снизу;
• стандартной функции блокировки выкатной корзины при снятом выключателе;
• стандартной функции блокировки выключателя в выкатной корзине для защиты от перемещения;
• защитного кожуха, обеспечивающего высокую степень защиты IP55;
• стандартное оснащение устройством механической блокировки повторного включения после размыкания по перегрузке или короткому замыканию;
• невозможности снятия панели управления при включенном выключателе;
• поставки всех дополнительных клеммный модулей вспомогательных цепей управления в соответствии с внутренним оснащением, включая кодирующее устройство, предотвращающее ошибки при подключении штекеров встроенных выключателей;
• оснащения коммуникационным модулем +IZM-XCOM-DP с температурным датчиком, установленном на датчике состояния выключателя (XBSS) и коммуникационном модуле.
