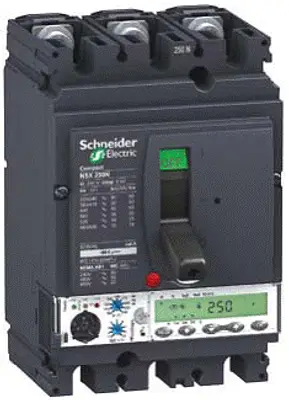

Автоматические выключатели и выключатели-разъединители Compact NSX 100-630 А

Назначение

Применение в системах электроснабжения объектов любого масштаба — от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей:

• стандартные области применения с малым значением токов короткого замыкания: промышленные установки, здания, больницы;
• стандартные области применения: промышленные предприятия, административно-коммерческие здания;
• высокие эксплуатационные характеристики при оптимальной стоимости для непрерывных технологических процессов: обрабатывающая промышленность, черная металлургия;
• ответственные области применения: военно-морской флот;
• особые области применения: 400 Гц (авиабазы).

Технические характеристики

• Номинальный ток: от 16 до 630 А.
• 6 модификаций по отключающей способности: от 25 до 150 кА при 415 В.
• Номинальное напряжение: до 690 В переменного тока.
• 2 типоразмера от 16 до 630 A.
• Исполнение с 3 или 4 полюсами.
• Гарантированное отключение.
• Широкая гамма расцепителей: электронные Micrologic, термомагнитные ТМ, электромагнитный МА.
• Защита от замыкания на землю при помощи установки модуля Vigi.
• Измерение основных электрических показателей : I, U, P, E, THD, f, CosF.
• Широкий ассортимент вспомогательных устройств и аксессуаров, некоторые из которых общие для разных номинальных токов.
• Простая система монтажа выключателя с коммуникационными устройствами «Plug and Play».
• Соответствие требованиям морской классификации: МЭК 60947-1-2 (ГОСТ Р 50030.1-2), Nema, МЭК 68230 для тропического исполнения типа «2», CCC.
• Соответствие требованиям морских классификационных обществ: Бюро Veritas, Lloyd’s Register of Shipping, Det Norske Veritas и др.
