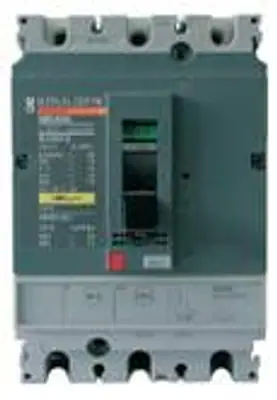

Автоматические выключатели Compact NB на токи до 600 А

Назначение

Экономичная версия аппаратов Compact NS. Предназначены для защиты от перегрузок и коротких замыканий в распределительных электрических сетях.

Технические характеристики

количество полюсов — 3;
управление — ручное (стандартная или выносная поворотная рукоятка);
присоединение: переднее, заднее (стационарное исполнение);
крепление:
- на пластине или металлоконструкции;
- на симметричной рейке (NB50, NB100);
номинальный ток — 50-600 А;
номинальное напряжение уровня изоляции — 690 В;
номинальное импульсное напряжение — 6 кВ;
номинальное рабочее напряжение — 500 В;
полный ток отключения (переменный ток 50-60 Гц), кА:
- 220/240 В — 15-30;
- 380 В — 10-25;
- 415 В — 10-25;
- 440 В — 5-18;
- 500 В — 2,5-15;
номинальный ток отключения — 50%;
категория применения — А;
отключающая способность (согласно NEMA AB-1), кА:
- 240 В — 15-30;
- 480 В — 5-18.
