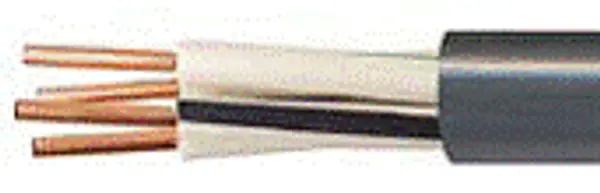

Силовые кабели ВВГнг-LS, АВВГнг-LS 0,66; 1 кВ

Силовые кабели с медными или алюминиевыми жилами с изоляцией и оболочкой из ПВХ композиций пониженной пожароопасности ВВГнг-LS, АВВГнг-LS 0,66; 1 кВ

Применение

Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации Опб-88 (пнАэ г-01-011-97). Кабели предназначены для групповой прокладки.

Конструкция

1. Токопроводящая жила — медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка — изолированные жилы двух-, трех-, четырех-, пятижильных кабелей скручены; двух-, трех и пятижильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Внутренняя экструдированная оболочка — накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм² допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.

Технические характеристики

• Вид климатического исполнения кабелей УХЛ и Т, категория размещения 1 и 5 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.
• Минимальный радиус изгиба при прокладке:
  • кабелей одножильных — 10 наружных диаметров;
  • кабелей многожильных — 7.5 наружных диаметров.
• Кабели не распространяют горение при прокладке в пучках.
• Дымообразование при горении или тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания +160°С.
• Ппродолжительность короткого замыкания не должна превышать 4 с.
• Допустимый нагрев жил кабелей в аварийном режиме не более +80°С.
• Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з +400°С.
• Строительная длина кабелей для сечений основных жил:
  • 1,5-16 мм² — 450 м;
  • 25-70 мм² — 300 м;
  • 95 мм² и выше — 200 м.
• Срок службы 30 лет.
• Гарантийный срок эксплуатации 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).
