Кабели местной связи КСПП, КСПЗП
Кабели местной связи КСПП, КСПЗП
Кабели местной связи высокочастотные с полиэтиленовой изоляцией и оболочкой КСПП, КСПЗП
Применение
Кабели местной связи высокочастотные предназначены для линий межстанционной и абонентской связи с системами передачи с временным делением каналов и импульсно-кодовой модуляцией со скоростью передачи до 2048 кбит/с при напряжении дистанционного питания до 500 В постоянного тока.
Кабели марки КСПП предназначены для прокладки в грунте, не подверженном смещению, и в районах, не характеризующихся повышенной опасностью повреждения грызунами, а кабели марки КСПЗП также в условиях повышенной влажности.
Конструкция
- Токопроводящая жила из медной круглой проволоки.
- Изоляция из полиэтилена. Номинальная толщина изоляции составляет:
- для жил диаметром 0.64 мм — 0.7 мм;
- для жил диаметром 0.9 мм — 0.95 мм;
- для жил диаметром 1.2 мм — 0.8 мм.
- Четыре изолированные жилы скручены в четверку. В четверке две жилы, расположенные по диагонали, образуют рабочую пару, изоляция первой пары четверки имеет натуральный цвет, второй пары — синий.
- Заполнение — в кабелях марки КСПЗП заполнение свободного пространства сердечника — гидрофобный заполнитель.
- Поясная изоляция из выпрессованного полиэтилена номинальной толщиной 0.8 мм.
- Экран из алюмополиэтиленовой ленты. под экраном прокладывается луженая контактная медная проволока с номинальным диаметром 0.3-0.4 мм.
- Оболочка из полиэтилена номинальной толщиной 1.8 мм.
Технические характеристики
- Климатическое исполнение УХЛ , а кабели марки КСПЗП еще в исполнении Т, категории размещения 1 по ГОСТ 15150-69.
- Диапазон температур эксплуатации:
- в условиях фиксированного монтажа от +50°С до -50°С;
- в условиях монтажных и эксплуатационных изгибов на радиус, равный 15 диаметрам кабеля от +50°С до -10°С.
- Кабели в тропическом исполнении стойки к воздействию плесневых грибов.
- Строительная длина не менее 750 м.
- Минимальный срок службы :
- кабелей марки КСПП 15 лет;
- кабелей марки КСПЗП 20 лет.
- Гарантийный срок эксплуатации кабелей 3 года со дня ввода в эксплуатацию.

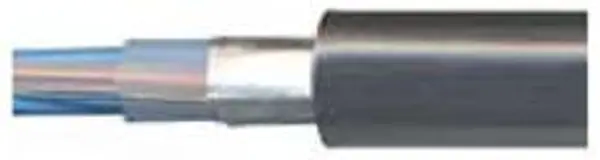

Фотографии, изображения
Скачать документацию
Производитель
Кольчугинский завод Электрокабель, ОАО
Открытое акционерное общество «Электрокабель» Кольчугинский завод», расположенное в городе Кольчугино Владимирской области, одно из крупнейших предприятий СНГ, выпускающих кабельно-проводниковую продукцию и металлическую сетку. В 2011 году ОАО «Электрокабель» Кольчугинский завод», наряду с ЗАО «Сибкабель» (г. Томск), ЗАО «Уралкабель» (г. Екатеринбург), ОАО НИКИ (г. Томск), вошло в Холдинг Кабельный Альянс.Основными потребителями продукции завода являются ОАО «РЖД», ОАО «Газпром», ОАО «АК» Транснефть», ОАО «НК» Роснефть», ОАО «МГТС», ОАО «Мосэнерго», ОАО «Ленэнерго», концерн «Росэнергоатом», предприятия энергетики, связи, судостроения, металлургии и строительных комплексов России и стран СНГ.
