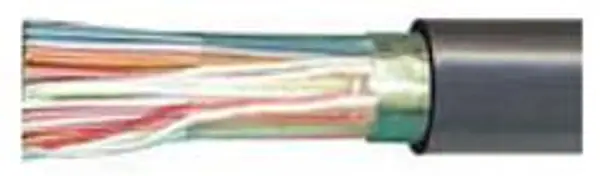

Кабель высокочастотный КВПВэп

Кабель высокочастотный со сплошной полиэтиленовой изоляцией жил с экраном из алюмополимерной ленты в оболочке из ПВХ пластиката КВПВэп

Применение

Кабели предназначены для передачи аналоговых сигналов в диапазоне частот 12-552 кГц и передачи цифровых сигналов на скоростях до 2.048 Мбит/с при номинальном напряжении дистанционного питания до 225 В переменного тока или напряжением до 315 В постоянного тока. Для прокладки по внутренним стенам зданий и внутри помещений, для организации сети абонентского доступа.

Конструкция

1. Токопроводящая жила — из медной мягкой круглой проволоки диаметром 0.5 или 0.64 мм.
2. Изоляция — из сплошного полиэтилена толщиной 0.35 мм для жил диаметром 0.5 мм и 0.4 мм для жил диаметром 0.64 мм.
3. Пара, скрученная однонаправленной скруткой с согласованными шагами в пределах 20 — 60 мм.
4. Скрутка — элементарные пяти- или десятипарные пучки, скрученные однонаправленной скруткой. шаги скрутки не более 600 мм.
5. Сердечник, скрученный однонаправленной скруткой, с шагом не более 75 диаметров по скрутке сердечника.
6. Поясная изоляция — полиэтилентерефталатные ленты.
7. Экран — алюмополимерная лента, под экраном проложена медная луженая контактная проволока диаметром 0.4-0.5 мм.
8. Оболочка — из ПВХ пластиката.

Технические характеристики

• Климатическое исполнение УХЛ, категорий размещения 1 и 2 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от +60°С до -40°С.
• Относительная влажность воздуха при температуре до +35°С 98%.
• Прокладка и монтаж кабелей производится при температуре воздуха от -10°С до +60°С.
• Допустимый радиус изгиба кабелей не менее 10 диаметров по пластмассовой оболочке.
• Строительная длина кабелей с числом пар:
  • 10-21 — не менее 500 м;
  • 30-50 — не менее 400 м;
  • 100 — не менее 300 м.
• Минимальный срок службы 25 лет.
• Гарантийный срок эксплуатации кабелей 3 года.
