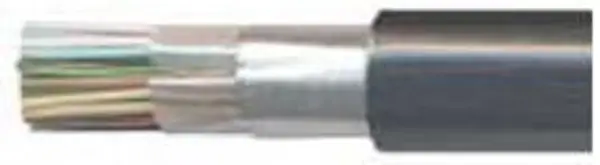

Кабель телефонный ТСВ, ТСВнг

Кабель телефонный станционный с медными жилами с изоляцией и оболочкой из ПВХ пластиката с экраном из фольгированного лавсана ТСВ, ТСВнг

Применение

Кабели телефонные станционные предназначены для монтажа низкочастотного станционного оборудования.

Конструкция

1. Токопроводящая жила из медной мягкой круглой проволоки, диаметром 0.4 и 0.5 мм.
2. Изоляция из ПВХ пластиката толщиной 0.25 мм.
3. Скрученная пара или тройка с шагом скрутки не более 100 мм.
4. Скрученные элементарные пучки с шагом скрутки не более 600 мм.
5. Скрученный сердечник.
6. Поясная изоляция — лента полиэтилентерефталатная обмоткой.
7. Экран — фольгированный лавсан, под экраном проложена медная контактная проволока.
8. Оболочка из ПВХ пластиката различных цветов, в кабелях марки ТСВнг — из ПВХ пластиката пониженной горючести.

Технические характеристики

• Вид климатического исполнения — УХЛ , а для кабеля марки ТСВ также Т, категории размещения 4 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от +50°С до -20°С.
• Относительная влажность воздуха при температуре до +35°С до 98%.
• Монтаж и прокладка кабелей производится при температуре не ниже -10°С.
• Радиус изгиба не менее 10 диаметров по оболочке.
• Электрическое сопротивление ТПЖ постоянному току при температуре +20°С не более:
  • для ТПЖ диаметром 0.4 мм — 148 Ом/км;
  • для ТПЖ диаметром 0.5 мм — 95 Ом/км.
• Электрическое сопротивление изоляции ТПЖ не менее 100 МОмхкм.
• Испытательное напряжение между жилами и экраном в течение 1 мин.:
  • постоянного тока — не менее 1500 В;
  • переменного тока частотой 50 Гц — не менее1000 В.
• Электрическая емкость рабочих пар на длине 1 км (справочная величина) не более 100 нФ.
• Строительная длина кабелей не менее 200 м.
• Минимальный срок службы 15 лет.
• Гарантийный срок эксплуатации 3 года.
