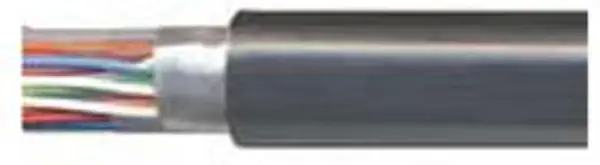

Кабель телефонный ТППэп, ТПпП

Кабель телефонный с полиэтиленовой изоляцией жил с экраном из алюмополимерной ленты в полиэтиленовой оболочке ТППэп, ТПпП

Применение

Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно. Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи. Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049 — 0,098 МПа (0,5-1,0 кгс/см²).

Конструкция

1. Токопроводящая жила — из медной мягкой круглой проволоки.
2. Изоляция — в кабелях марки ТППэп — сплошная полиэтиленовая; в кабелях марки ТПпП пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев: слой сплошного полиэтилена, слой пористого полиэтилена, слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция — ленты поливинилхлоридные.
8. Экран — алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка — из полиэтилена.

Технические характеристики

• Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС
• Диапазон температур эксплуатацииот +60°С до -50°С.
• Относительная влажность воздуха при температуре до +35°С98%.
• Прокладка и монтаж кабелей производится при температуре воздуха:
  • для кабелей марки ТППэп — от -15°С до +60°С;
  • для кабелей марки ТПпП — от -10°С до +50°С.
• Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм² общего сечения токопроводящих жил.
• Допустимый радиус изгиба кабелей не менее10 диаметров по пластмассовой оболочке.
• Строительная длина кабелей в зависимости от номинального числа пар не менее:
  • 5-20 — 500 м;
  • 100-150 — 300 м;
  • 200-300 — 250 м;
  • 400-600 — 200 м;
  • 700-1200 — 120 м;
  • для ТПпП 700-1200 — 150 м.
• Минимальный срок службы:
  • для кабелей марки ТППэп 20 лет.
  • для кабелей марки ТПпП 25 лет.
• Гарантийный срок эксплуатации кабелей 3 года.
