Провод ПРПСТ

Провод с резиновой изоляцией для подвижных соединений тепловозов и тяговых агрегатов ПРПСТ

Применение

Провода марки ПРПСТ предназначены для присоединения к подвижным токоприемникам в тепловозах и тяговых агрегатах при внутренних и наружных соединениях электрооборудования, а также для межсекционных соединений на номинальное напряжение 220, 660 и 3000 В переменного тока частоты до 400 Гц или 500, 1000 и 4500 В постоянного тока соответственно.

Конструкция

1. Токопроводящая жила — медная, многопроволочная, круглой формы соответствует классу не ниже 4, конструкция жил проводов сечением 2.5 мм² — не ниже класса 5.
2. Разделительный слой — пленка полиэтилентерефталатная, допускается изготовление провода сечением до 50 мм² включительно без пленки.
3. Изоляция — из резины повышенной теплостойкости.
4. Разделительный слой — в проводах на номинальное напряжение 660 и 3000 В переменного тока сечением свыше 10 мм² поверх изоляции наложен сепаратор из полиэтилентерефталатной пленки или прорезиненной тканевой ленты.
5. Оболочка — из маслостойкой, негорючей резины. Оболочка проводов сечением до 10 мм² включительно накладывается одновременно с изоляцией и монолитна с ней, свыше 10 мм² может накладываться или одновременно, или по раздельной технологии.

Технические характеристики

• Вид климатического исполнения — УХЛ категории размещения 1 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от -60°С до +80°С.
• Относительная влажность воздуха при температуре до +40±5°С до 95±3%.
• Провода озоностойки.
• Провода стойки к динамическому абразивному воздействию пыли и выпадению инея.
• Провода стойки к маслам и дизельному топливу.
• Провода не распространяют горение.
• Провода стойки к изгибам с одновременным закручиванием.
• Провода стойки к продавливанию.
• Радиус изгиба при монтаже не менее 3 диаметров провода.
• Радиус изгиба при эксплуатации не менее 5 диаметров провода.
• Провода на номинальное напряжение 220, 660, 3000 В переменного тока выдерживают испытание напряжением переменного тока частоты 50 Гц величиной 2000, 3000, 12000 В соответственно в течение 15 мин. после 24 ч пребывания в воде.
• Удельное поверхностное сопротивление резиновых оболочек проводов не менее 1×10¹⁰ Ом.
• Строительная длина проводов не менее 100 м.
• Срок службы проводов не менее 15 лет.
• Гарантийный срок эксплуатации 3 года со дня ввода провода в эксплуатацию.

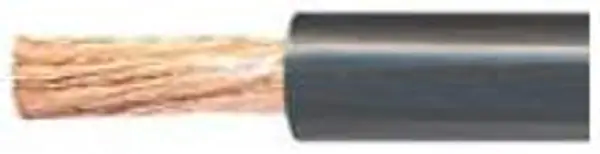

Фотографии, изображения
