Кабель КПСРВМ

Кабель для подвижного состава рельсового транспорта и троллейбусов с резиновой изоляцией в холодостойкой оболочке из ПВХ пластиката КПСРВМ

Применение

Кабели предназначены для внутренних и наружных соединений в тепловозах в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока соответственно, для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных масел и дизельного топлива.

Конструкция

1. Токопроводящая жила — медная, многопроволочная, круглой формы соответствует классу 4 по ГОСТ 22483-77.
2. Разделительный слой — допускается наложение полиэтилентерефталатной пленки по жилам проводов.
3. Изоляция — из резины изоляционной толщиной 1.0 мм.
4. Скрутка — производится в одну сторону по всем повивам, в каждом повиве две смежные жилы кабеля отличаются цветом друг от друга и от остальных жил повива.
5. Разделительный слой — изолированные и скрученные жилы кабелей обмотаны прорезиненной тканевой лентой или суровым миткалем.
6. Оболочка — из холодостойкого ПВХ пластиката.

Технические характеристики

• Вид климатического исполнения — У категории размещения 1 и 2 по ГОСТ 15150-69.
• Диапазон температур эксплуатации от -50°С до +60°С.
• Относительная влажность воздуха при температуре до +40°С до 98%.
• Кабели озоностойки.
• Кабели стойки к воздействию дождя, динамическому абразивному воздействию пыли и выпадению инея.
• Кабели стойки к маслам и дизельному топливу.
• Кабели не распространяют горение.
• Кабели стойки к вертикальным колебаниям, вибрациям, ударам и изгибам.
• Кабели для присоединения к подвижным токоприемникам стойки к изгибам с одновременным закручиванием.
• При эксплуатации кабели не должны подвергаться прямому воздействию солнечных лучей.
• Монтаж кабелей должен производиться при температуре не ниже -15°С.
• Радиус изгиба при монтаже не менее 3 диаметров кабеля.
• Радиус изгиба при эксплуатации не менее 5 диаметров кабеля.
• Допускается монтаж с отключением и подключением при отсутствии ударов к токоприемникам.
• При плавном изгибе на радиус, равный пятикратному диаметру кабеля, при температуре -50°С.
• Кабели на номинальное напряжение 660 В переменного тока выдерживают испытание напряжением переменного тока частоты 50 Гц величиной 3000 В в течение 15 мин. после 24 ч. пребывания в воде.
• Длительно допустимая температура на жилах кабелей не более +65°С.
• Допускается эксплуатация кабелей при температуре на жиле +75°С.
• Строительная длина кабелей не менее 100 м.
• Срок службы проводов, предназначенных для присоединения к подвижным токоприемникам не менее 6 лет, остальных проводов не менее 12 лет.
• Гарантийный срок эксплуатации 2 года со дня ввода провода в эксплуатацию.

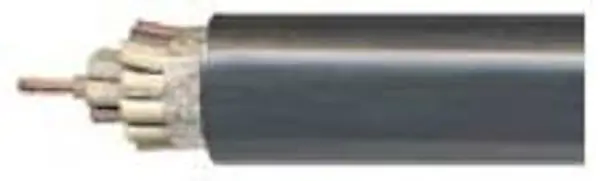

Фотографии, изображения
