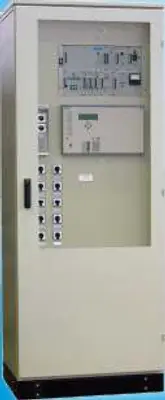

Шкаф защиты линии электропередачи 110-220 кВ типа ШЗЛ

Назначение

Шкаф защиты линии электропередачи 110-220 кВ типа ШЗЛ предназначен для выполнения защиты линий 110-220 кВ с односторонним и многосторонним питанием в радиальных, кольцевых или сложных сетях с заземленной нейтралью. Шкаф может использоваться в качестве как основной быстродействующей защиты, так и резервной защиты. Релейная часть защиты выполнена на основе микропроцессорного устройства SIPROTEC4 7SА522 фирмы Siemens AG.

Основные функции:

• многоступенчатая (до 6 ступеней) дистанционная защита от всех КЗ с полигональными или круговыми характеристиками срабатывания;
• блокировка при качаниях на принципе контроля скорости изменения и анализа годографа сопротивления;
• многоступенчатая (до 6 ступеней) токовая направленная защита от КЗ на землю с зависимыми или независимыми (IEC, ANSI, логарифмической инверсной) характеристиками;
• определение места повреждения с выводом результатов в километрах или в % длины линий;
• защита от перенапряжения;
• автоматическое повторное включение (до 8 циклов);
• резервирование отключения при отказе выключателя;
• отключение от внешней команды, телеотключение.
