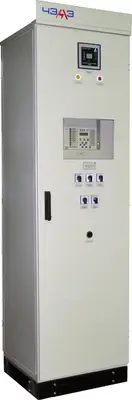

Шкаф регулирования напряжения под нагрузкой типа ШМРН

Назначение

Шкаф регулирования напряжения под нагрузкой типа ШМРН с микропроцессорным блоком БЭМП 1-20 предназначен для управления приводами устройств регулирования под нагрузкой. Регулирование напряжения может происходит как в автоматическом, так и в ручном режимах. Шкаф типа ШМРН предназначен для установки на подстанциях с плавно или резко изменяющейся нагрузкой. Шкаф изготовлен на базе микропроцессорного (МП) блока серии БЭМП типоисполнения БЭМП 1-20. Данный блок содержит 16 входных дискретных сигналов и 8 выходных реле.

Основные функции МП блока БЭМП 1-20:

• автоматическое поддержание напряжения в заданных пределах;
• одновременное регулирование напряжения на одной секции и контроль напряжения на другой секции;
• оперативное изменение регулируемой и контролируемой секций с одной на другую;
• коррекция уровня регулируемого напряжения по току нагрузки;
• блокировку регулирования внешними релейными сигналами;
• блокировку регулирования и сигнализацию при обнаружении перегрузки, превышении 3Uο или при пониженном измеряемом напряжении;
• возврат в прежнее положение привода при его застревании;
• оперативное изменение уставки по напряжению поддержанию с одного, заранее выбранного значения, на другое;
• измерение электрических параметров;
• связь по последовательному каналу с ПК и системой верхнего уровня;
• регистрация событий и параметров аварийных режимов;
• встроенный осциллограф.
