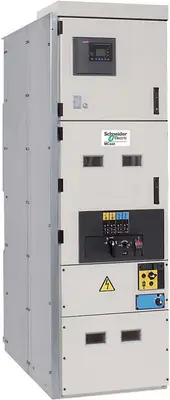

Ячейки КРУ MCset 1-2-3

Назначение

Ячейки MCset предназначены для питания электроприводов и понижающих трансформаторов. Основными областями применения являются промышленные распределительные сети напряжением 6 и 10 кВ. MCset — это ячейки Комплектного распределительного устройства (КРУ) среднего напряжения с элегазовыми выключателями. КРУ серии MCset могут поставляться для реконструкции и расширения уже действующих распредустройств.

Преимущества

высокий уровень качества;
удобство и простота установки, эксплуатации и технического обслуживания;
безопасность персонала;
соответствие стандартам МЭК и нормам ГОСТ.

Технические характеристики

Номинальное напряжение, кВ: 6-10.
Наибольшее рабочее напряжение, кВ: 7,2-12.
Номинальный ток главных цепей, А: 630; 1250; 2500; 3150; 3900.
Номинальный ток сборных шин, А: 1250; 2500; 3150; 4000.
Номинальный ток отключения встроенного выключателя, кА: 25; 31,5; 40; 50.
Ток термической стойкости, кА: 25; 31,5; 40; 50.
Параметры сквозного тока короткого замыкания:
- наибольший пик, кА: 62,5; 80; 100; 125;
- начальное действующее значение периодической составляющей, кА: 25; 31,5; 40; 50.
Время протекания тока термической стойкости, с:
- главные цепи: 3;
- цепи заземления: 1.
Номинальное напряжение вспомогательных цепей, В:
- постоянный ток: 110; 220;
- переменный ток: 230.
Габаритные размеры, мм:
- высота: 2300;
- глубина: 1550; 1725; 2000;
- ширина (в зависимости от комплектации шкафов и номинальных токов):
  - шкаф на номинальный ток до 1250 А: 570; 700;
  - шкаф на номинальный ток 2500 А: 900;
  - шкаф на номинальный ток 3150 А; 3900 А: 900;
  - шкаф с трансформатором напряжения и заземлителем сборных шин: 570; 700,
Масса шкафа КРУ, кг:
- с выключателем на номинальный ток до 1250 А: 1000;
- с выключателем на номинальный ток 2500, 3150; 3900 А: 1300;
- шкаф с трансформатором напряжения и заземлителем сборных шин: 650.
