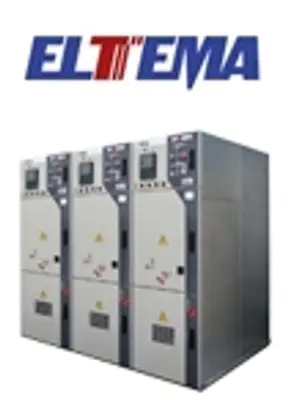

Комплектное распределительное устройство КРУ 6-10 кВ «ЕLTEMA»

Назначение

Комплектные распределительные устройства КРУ «ELTEMA» предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц  напряжением 6 - 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор или резистор нейтралью.

КРУ применяются в качестве распределительных устройств напряжением 6 -10 кВ, трансформаторных подстанций 110/35/6-10 кВ, 110/6-10 кВ, 35/6-10 кВ и 6-10/0,4 кВ, а также в распределительных пунктах.

Конструкция

КРУ комплектуется из отдельных шкафов, в каждом из которых размещается аппаратура одного присоединения к сборным шинам.

Корпус шкафа КРУ изготовлен на высокоточном оборудовании методом холодной штамповки из высококачественного стального листа с антикоррозионным (Zn, Al-Zn) покрытием. Наружные элементы корпуса КРУ (двери, боковые панели и др.) окрашены порошковой краской.

С целью обеспечения безопасности при возникновении электрической дуги шкафы КРУ с выдвижными элементами разделены металлическими перегородками на четыре отсека:

• А - отсек вспомогательных цепей;
• Б - отсек выдвижного элемента;
• В - отсек сборных шин;
• Г - отсек присоединений.

Отсеки выдвижного элемента, присоединений и вспомогательных цепей с фасадной стороны шкафа КРУ имеют двери со специальными замками.

В шкафах КРУ двухстороннего обслуживания с задней стороны шкафа имеются дополнительные двери или панели, обеспечивающие дополнительный доступ в отсек присоединений.
