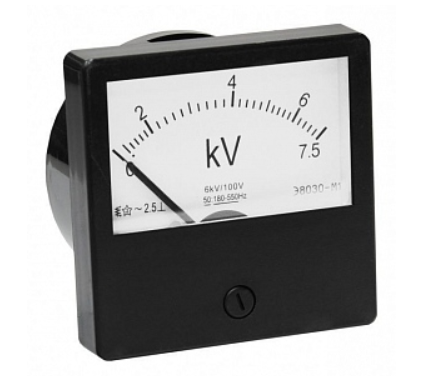

Вольтметр Техэнерго Э-8030-М1 7.5 кВ (6000/100В)

Вольтметр – измерительный прибор непосредственного отсчета для определения напряжения в электрических цепях. Прибор включается параллельно в цепь нагрузки или через измерительный трансформатор напряжения. Прибор предназначен для стационарной установки и является показывающим средством измерения.

Каждый вольтметр имеет обозначения, которые наносят на корпус, шкалу и у клемм.

Обозначение измеряемой величины.

Его указывают на шкале в виде единиц измерения, в которых градуирован прибор. Например, V (вольт). По наименованию единицы измеряемой величины дается наименование прибора.

Класс точности указывается в виде числа, которое наносится на шкалу прибора- 2.5

Приборы для измерения переменного напряжения в цепях на шкале имеют обозначение: ~.

Приборы работают в следующем диапазоне частот и имеют обозначения: 50Hz, 180-550Hz.

Рабочее положение прибора:  ┴ - вертикальное.

Испытательное напряжение изоляции – 2кВ.

Измерительный механизм прибора имеет электромагнитную систему.

Вольтметры серии Э-8030 являются
