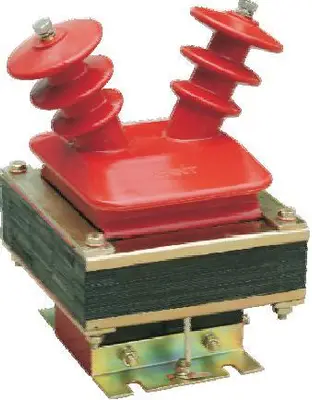

Трансформатор напряжения серии JDZ (J)-3, 6, 10(Q)

Назначение

Трансформаторы напряжения серии JDZ(J)-3(Q), 6(Q), 10(Q) используются для измерений мощности, напряжения и для питания цепей защиты в сетях напряжением от 3 кВ до 10 кВ и частотой 50 Гц или 60 Гц .

Условия эксплуатации

1. Место установки: внутреннее;
2. Температура окружающей среды: +40°C ~ -5°C, среднесуточная: не более +30°C;
3. Высота установки над уровнем моря: не более 1000 м;
4. Отсутствие загрязнений.

Особенности конструкции

Данный трансформатор - полузакрытого литого типа. Сердечник изготовлен из многослойных листов высококачественной кремнистой стали. Литой корпус включает концентрическую первичную обмотку, вторичную обмотку (по требованию) и обмотку с остаточным напряжением. В нижней части трансформатора имеются зажимы для установки.
